标准模架的结构组成有哪些

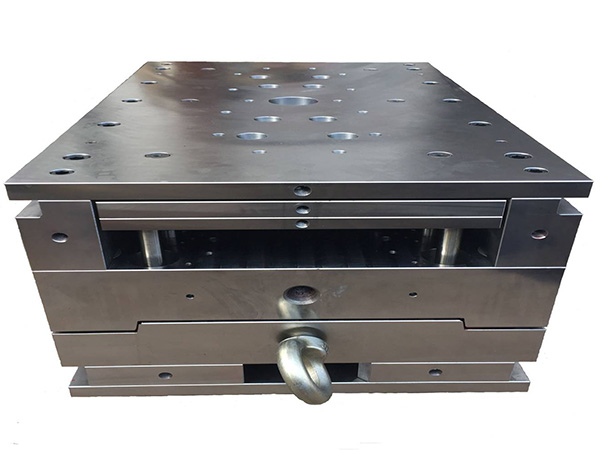

标准模架主要由四部分构成：上模座，下模座，导柱，导套;

一、模座。属于规范件，依据消费需求选择适宜的钢材，对其刚度，变形系数等物理性质有请求。 1、模座外形分为圆形和矩形。 2、带模柄的模座。可依据冲床的状况,制造一种或几种规格的通用模柄,然后按零件状况制出凸、凹模。对普通冲孔、落料、弯曲、简单的拉深、校形等,均可采用此种办法。常用于批量小而种类多的冲压件

二、导柱和导套。是引导模具行程的导向元件。标准模架加工设备主要是铣床，磨床，钻床。铣床，磨床加工6个面光亮到规则尺寸。钻床将模架上的精细度请求不高的孔：如螺丝孔、吊环孔钻孔，攻牙。一副标准模架根本的要求就是需求顺利开模。开模顺利与否，与4个导柱孔的精细度，直接相关。所以普通状况都需求用CNC立式加工中心停止快速钻孔然后镗孔，以到达精细度。
